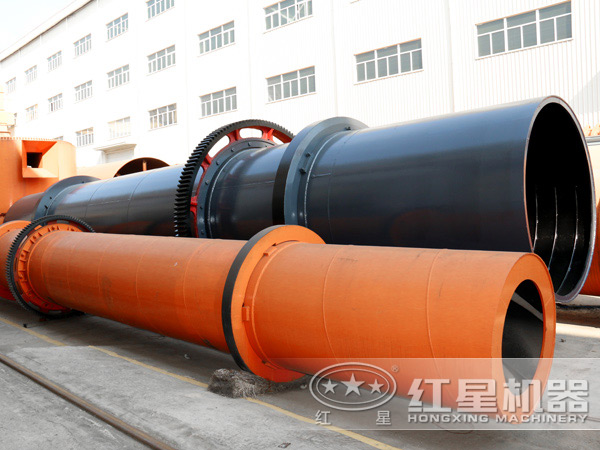

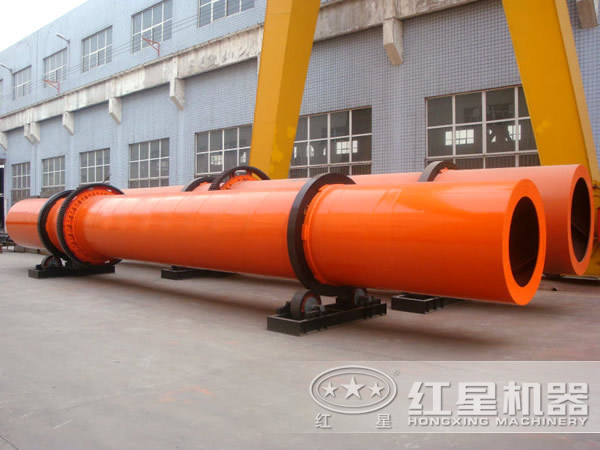

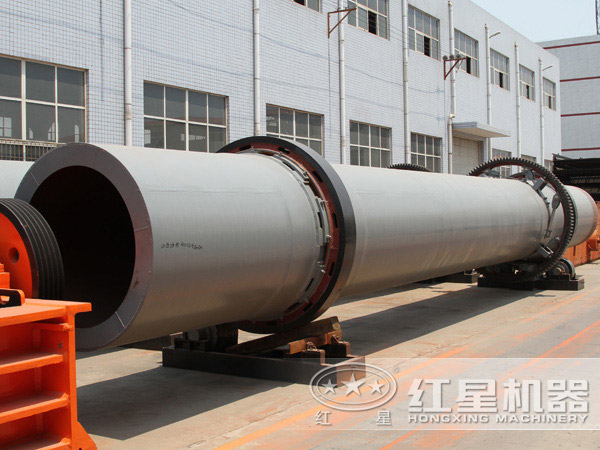

轉筒烘干機為一種干燥設備，在礦業設備中運用廣泛。分為直接傳熱轉筒烘干機和間接傳熱轉筒烘干機。轉筒烘干機也被稱為能套筒烘干機或圓筒烘干機，是礦業設備中應用較為普通且廣泛的一種干燥設備。適于干燥金屬和非金 屬礦的磁、重、浮精礦及水泥工業的粘土和煤礦工業的煤泥等。它的特點是生產率高，操作方便。
轉筒烘干機的分類
根據干燥介質與濕物料之間的傳熱方式分為直接傳熱轉筒烘干機（干燥介質與濕物料直接接觸傳遞熱量）和間接傳熱轉筒烘干機（干燥所需熱量由筒壁間接傳遞給濕物料）兩種。其中比較常用的是直接傳熱轉筒烘干機，按照干燥介質與物料流動的方向，又分為順流和逆流兩種。
直接傳熱轉筒烘干機的主體部分為一個與水平線略呈傾斜的旋轉圓筒。圓筒由齒輪傳動，轉速一般為2~6r/min，圓筒的傾斜度與其長度有關，通常介于1°~5°之間。物料從轉筒較高的一段送入，與熱空氣接觸，隨著圓筒的旋轉，物料在重力的作用下流向較低的一端被干燥而排出。由于干燥機處于負壓條件下工作，進料及排料端均采用密封裝置以免漏風。

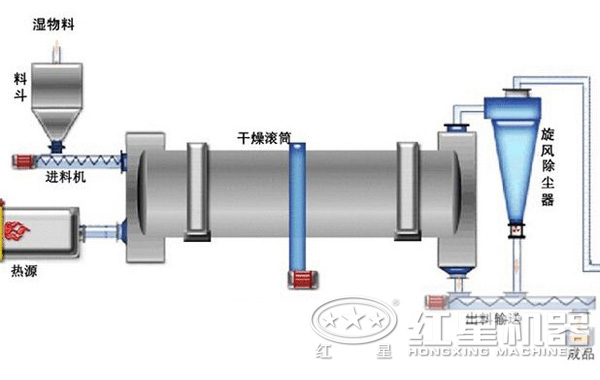

紅星節能套筒烘干機工作原理
干燥的濕物料由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大于物料的自然傾角，以便物料順利流入干燥器內。干燥器圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給熱，使?jié)裎锪系靡愿稍铮缓笤诔隽隙私?jīng)皮帶機或螺旋輸送機送出。在筒體內壁上裝有抄板，它的作用是把物料抄起來又撒下，使物料與氣流的接觸表面增大，以提高干燥速率并促進物料前進。載熱體一般分為熱空氣、煙道氣等。載熱體經干燥器以后，一般需要旋風除塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量，還應經過袋式除塵器或濕法除塵器后再放排放。

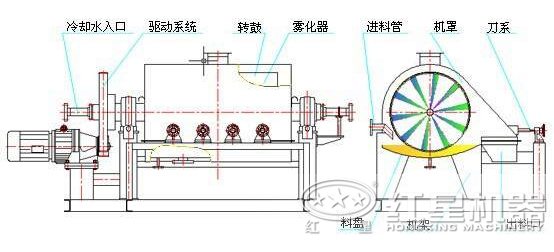

產品內部圖
技術參數
| 規格 （m） | 筒體容積 （m3） | 生產能力 （t/h） | 安裝斜度 （%） | 最高進氣溫度 （℃） | 主電動機 （kw） | 總重量 （t） |
| Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
間接傳熱烘干機
| 筒徑×筒長 ? 項目 | 外筒內徑 | 內筒內徑 | 筒體長度 | 筒體容積（m3） | 筒體斜度 | 揚料板型式 | 最高進氣溫度（℃） | 外形尺寸 |
| Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升舉式 | 850 | 16.2×2.7×2.7 |
| Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
| Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
| Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升舉式 | 850 | 22.5×2.7×2.7 |
| Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
| Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
| Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升舉式 | 850 | ---- |
| Φ2.2×23m | 23 | 63.61 | ||||||
| Φ2.2×25m | 25 | 69.15 |
