粉煤灰是煤粉經高溫燃燒后形成的一種似火山灰質的混合材料。它是燃燒煤的發電廠將煤磨成100微米以下的煤粉，用預熱空氣噴入爐膛經燃燒形成懸浮狀態，產生混雜有大量不燃物的高溫?zé)煔?，?jīng)集塵裝置捕集就得到了粉煤灰。我國是產煤大國，所以每年的粉煤灰數量也非?！翱捎^”。在這種情況下，粉煤灰的綜合利用，變廢為寶、變害為利，已成為我國經濟建設中一項重要的技術經濟政策，是解決我國電力生產環境污染，資源缺乏之間矛盾的重要手段，也是電力生產所面臨解決的任務之一。經過開發，利用粉煤灰烘干機對粉煤灰進行加工處理之后，在建工、建材、水利等各部門均能夠得到廣泛的應用。

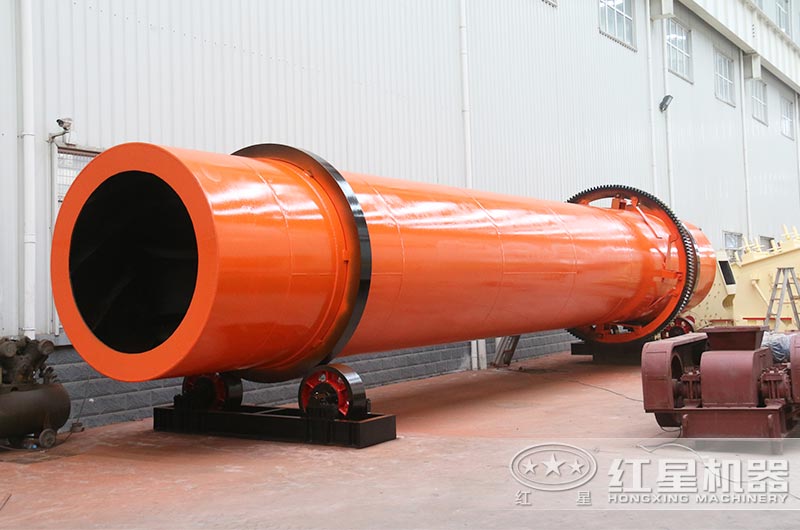

烘干機實拍圖
粉煤灰烘干機屬于三回程烘干機，滾筒一共有三層，由三個同心的、直徑不同的圓筒嵌套在一起的，而不是環環相扣，這種特殊的結構形式?jīng)Q定其產量的大小。該設備主要用于烘干一定濕度范圍內顆粒物料，如干粉砂漿行業所用的黃砂、鑄造行業用的各種規格型砂等。根據不同行業對烘干后物料終水份的要求，烘干后的物料含水量可以達到1—0.5%以下。是一種高產節能型烘干設備。

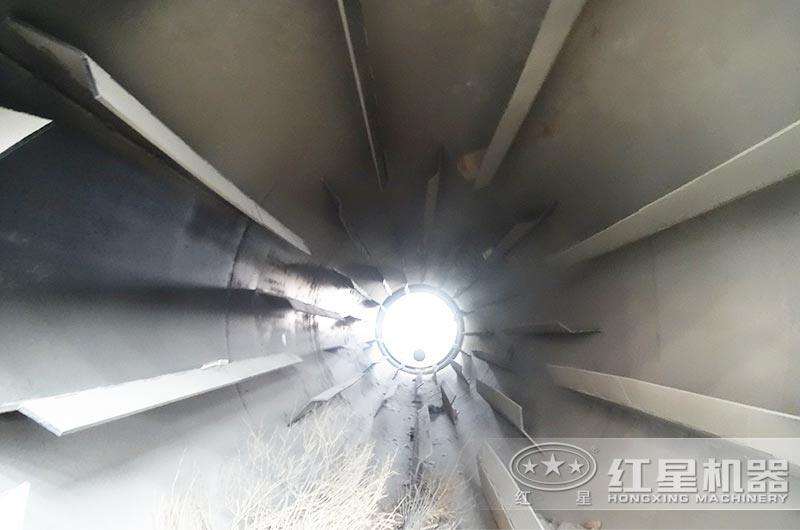

烘干機內部結構

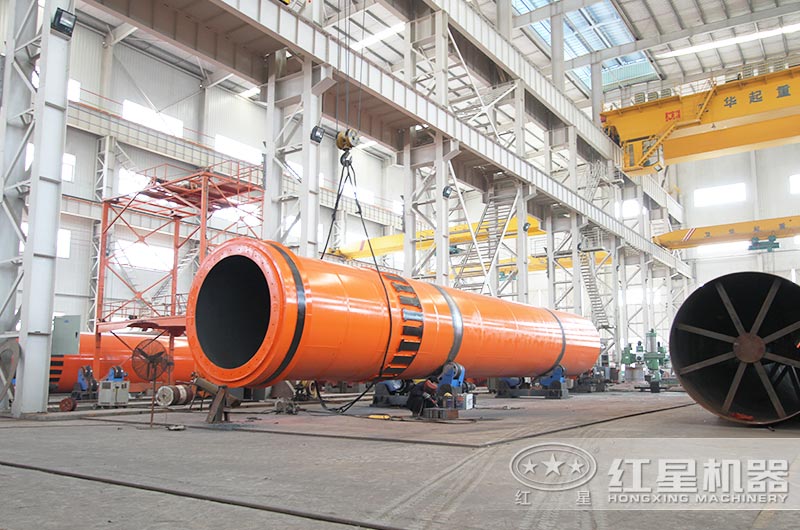

紅星烘干機車間實拍
粉煤灰烘干機性能優勢
節能優產
該設備為粉煤灰的綜合利用提供了良好的發展前景，適用范圍較廣，是生產粉煤灰、礦渣等微粉必須配套的關鍵設備，在提升水泥節能方面，較離心式脫水設備、舊立式烘干機，在設計理念、節能效果和實際應用中都有很大的突破。
烘干系統完善
烘干系統比較完善。供熱系統部分采用熱風爐技術，熱力充足、傳熱效果好、結構簡單；熱交換系統即為烘干滾筒，筒體內揚料板交錯排列成螺旋形，反復揚撒物料，熱交換效率極高；通風除塵系統即需配備除塵器，由于粉煤灰顆粒細、密度輕，干燥后在負壓狀態下，易被氣流帶走，導致流體介質發生變化，且含塵氣體水份較大，防止被引風系統吸出，排入大氣造成資源浪費及環境污染，由除塵器統一收塵。
操作彈性大
生產上允許產品的流量有較大波動范圍，不會影響產品的質量，容易清掃。
流體阻力小
可以用它干燥顆料狀物料，對于那些附著性大的物料也很有利。

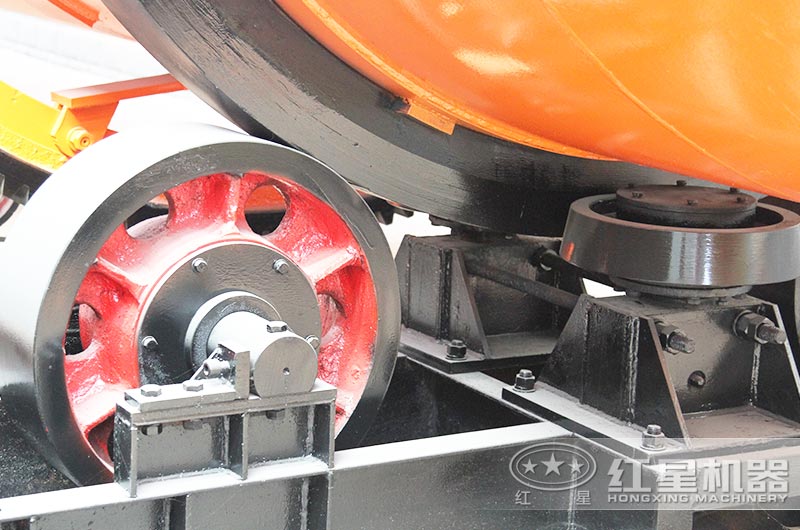

設備細節實拍
工作原理
濕粉煤灰由供料裝置進入三層滾筒的內層,實現順流烘干, 粉煤灰在內層的抄板下不斷抄起、散落呈螺旋行進式實現熱交換，物料移動到內層的另一端進入中層，進行逆流烘干，物料在中層不斷地被反復揚進，呈進兩步退一步的行進方式，物料在中層既充分吸收內層滾筒散發的熱量，又吸收中層滾筒的熱量，同時又延長了干燥時間，物料在此達到較高干燥狀態。物料到中層另一端而落入外層，物料在外層滾筒內呈矩形多回路方式行進，達到干燥效果的物料在熱風作用下快速行進排出滾筒，沒有達到干燥效果的濕物料因自重而不能快速行進，物料在此矩形抄板內進行充分干燥，由此達到干燥效果，完成干燥過程。

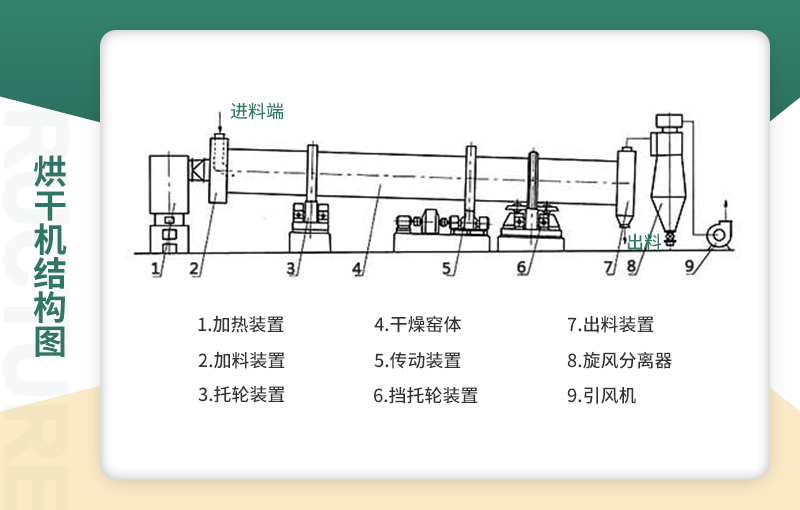

產品內部圖
技術參數
| 規格 （m） | 筒體容積 （m3） | 生產能力 （t/h） | 安裝斜度 （%） | 最高進氣溫度 （℃） | 主電動機 （kw） | 總重量 （t） |
| Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
間接傳熱烘干機
| 筒徑×筒長 ? 項目 | 外筒內徑 | 內筒內徑 | 筒體長度 | 筒體容積（m3） | 筒體斜度 | 揚料板型式 | 最高進氣溫度（℃） | 外形尺寸 |
| Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升舉式 | 850 | 16.2×2.7×2.7 |
| Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
| Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
| Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升舉式 | 850 | 22.5×2.7×2.7 |
| Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
| Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
| Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升舉式 | 850 | ---- |
| Φ2.2×23m | 23 | 63.61 | ||||||
| Φ2.2×25m | 25 | 69.15 |
